作為礦山生產系統的“大動脈”，礦用輸送帶承擔著礦石、煤炭等散裝物料的連續運輸任務，其穩定運行直接關乎礦井生產效率與經濟效益。據統計，在大型露天煤礦中，輸送帶運輸成本僅為卡車運輸?shù)?/3，且能實現24小時連續作業。井下作業環境中，輸送帶更是替代人工運輸?shù)年P(guān)鍵設備，顯著降低安全隱患。
核心價值體現：
運輸效率革命：單條輸送線小時運量可達數千噸，滿足大規模開采需求；
系統集成樞紐：作為破碎、篩分、轉載等環節的連接紐帶，實現全流程自動化；
安全屏障構建：減少井下車輛通行頻次，降低瓦斯爆炸等事故風險。
隨著礦山智能化進程加速，輸送帶技術正經歷兩大變革方向：
1. 智能化監測系統
在線狀態感知：通過嵌入傳感器實現實時溫度、磨損、張力監測，預判故障點。
AI健康診斷：基于大數據分析，建立輸送帶壽命預測模型，優化維護周期。
典型案例：山西某煤礦引入「煤礦輸送帶智能監測系統」后，故障停機時間減少65%，每年節約維修成本超百萬元。
2. 耐磨材料研發突破
納米復合材料：添加石墨烯或陶瓷顆粒的橡膠覆蓋層，耐磨性提升300%。
功能梯度材料：表層采用高耐磨橡膠，芯層使用輕質高強纖維，兼顧壽命與節能。
綠色循環技術：廢舊輸送帶再生利用工藝，實現橡膠資源閉環循環。
產業升級方向：
未來輸送帶將向「監測-預警-修復」一體化方向發展，例如通過無人機巡檢+自動修補機器人實現動態維護，而「輸送帶新材料研發」將持續聚焦極端工況適應性，推動礦山運輸向更安全、更高效、更環保演進。
礦用輸送帶的規格體系由三大核心參數定義，其組合決定了設備的承載能力與使用壽命：
| 參數類別 | 規格范圍 | 主流配置說明 |
|---|---|---|
| 帶寬 | 400-2400mm | 800/1000/1200mm（中小型礦井） 1400-2000mm（大型露天礦） |
| 層級結構 | EP100-EP500 NN100-NN500 | EP（聚酯帆布）：柔韌性強，適用于長距離輸送 NN（尼龍帆布）：抗撕裂性能優，適合高沖擊物料 |
| 覆蓋膠厚度 | 工作面3-8mm 非工作面1.5-3mm | 井下環境建議工作面≥5mm（增強耐磨性） 非工作面≥2mm（防腐蝕） |
選型公式：
帶寬 = 物料最大粒度 × 1.5 ~ 2
層級強度 = 輸送帶最大張力 / 安全系數（通常取8-10）
| 材質類型 | 特性 | 適用場景 | 長尾詞關聯 |
|---|---|---|---|
| 天然橡膠帶 | 彈性優異，耐寒性強（-40℃適用） | 嚴寒地區礦井 → 耐寒輸送帶材質 | 搜索高寒礦井解決方案 |
| 合成橡膠帶 | 耐酸堿腐蝕，使用壽命長 | 化工礦山、濕法冶金 → 耐酸堿輸送帶選型 | 匹配腐蝕性物料運輸 |
| PVC/PVG整芯帶 | 阻燃抗靜電（MA認證） 接頭效率高 | 煤礦井下 （PVG帶覆蓋膠含阻燃劑） | 煤礦安全規程合規 |
材質創新方向：
耐寒材質：添加液氮改性橡膠，提升低溫韌性；
耐酸堿涂層：采用氟橡膠復合層，抵御pH=2-12腐蝕。
1. 阻燃抗靜電輸送帶（MA認證）
標準依據：MT 113-1995《煤礦用織物芯阻燃輸送帶技術條件》
技術亮點：覆蓋膠添加氫氧化鋁阻燃劑，導電層滲透碳納米管，表面電阻≤3×10?Ω。
2. 耐高溫輸送帶（120℃-250℃分級）
溫度分級：
T1級：120℃以下（常規物料）
T2級：150℃（燒結礦運輸）
T3級：200℃-250℃（熱料輸送）
材料升級：采用EPDM三元乙丙橡膠，耐高溫鋼絲簾線。

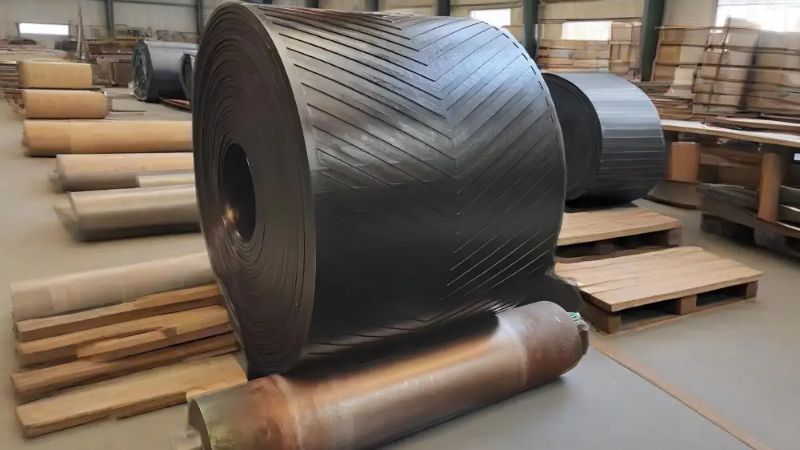

3. 大傾角波紋擋邊帶（16°-35°）
結構設計：橫隔板+波紋擋邊，防止物料倒滑；
適用場景：垂直提升礦石（替代斗式提升機），節省空間40%以上。
通過四步科學選型法，可避免90%以上的輸送帶適配問題，直接降低全生命周期成本。
第一步：確定物料特性
關鍵參數：
粒度分布：最大顆粒尺寸決定帶寬（建議帶寬=最大粒度×1.5~2）
松散密度：影響托輥間距設計（密度越大，托輥越密）
腐蝕性：pH值＞7選耐堿帶，＜7選耐酸帶（氟橡膠層）
第二步：計算輸送量匹配帶寬/帶速
公式：
Q = 3600×A×v×ρ×k
Q=輸送量（t/h），A=帶寬（m2），v=帶速（m/s），ρ=物料密度（t/m3），k=傾角系數
實踐建議：
帶速選擇：短距離＜2.5m/s，長距離＞3.15m/s（需配軟啟動）
帶寬匹配：年輸量＜50萬噸選800mm，＞200萬噸選1400mm+
第三步：根據工況選覆蓋膠厚度
磨損系數公式：
H = K×(L/V)×[σ/(2×σ?)]
H=磨損量，K=物料磨耗系數，L=輸送距離，V=帶速，σ=物料沖擊載荷
厚度選擇表：
| 工況類型 | 工作面厚度 | 非工作面厚度 |
|---|---|---|
| 井下煤炭運輸 | 6-8（高耐磨橡膠） | 2-3（防腐蝕） |
| 礦石長距離輸送 | 8-10（陶瓷包膠） | 3-4（抗撕裂） |
| 移動式破碎站 | 10-12（鋼絲增強） | 4-5（抗沖擊） |
第四步：特殊環境附加功能
| 環境特征 | 推薦功能 | 技術參數 |
|---|---|---|
| 煤礦井下 | 阻燃+抗靜電 | 表面電阻≤3×10?Ω，滾筒摩擦火花試驗通過 |
| 極寒地區 | 耐寒材質 | 脆性溫度≤-60℃，采用硅橡膠改性 |
| 油料輸送 | 耐油橡膠 | 體積膨脹率＜5%（浸泡72h后） |
錯誤1：過度追求高帶寬導致能耗浪費
問題：帶寬每增加100mm，電機功率需提升約15%
正確方法：通過物料堆積角計算合理帶寬
堆積角公式：tanθ=物料內摩擦系數
帶寬=物料最大粒度/(sinθ×0.8)
錯誤2：忽略帶速與物料特性的匹配
案例：某鐵礦因帶速過快（4.5m/s）導致小顆粒礦石粉塵污染
解決方案：粉塵物料帶速建議控制在2.5m/s以下
| 場景類型 | 核心需求 | 配置方案 | 技術亮點 |
|---|---|---|---|
| 煤礦井下 | 防爆+抗撕裂 | MA阻燃帶+鋼絲芯輸送帶 | 符合GB3836防爆標準，縱向撕裂強度＞600N/mm |
| 金屬礦場 | 高耐磨+抗沖擊 | 陶瓷包膠滾筒+NN500層級帶 | 陶瓷顆粒嵌入橡膠，磨損壽命提升4倍 |
| 長距離輸送 | 低延伸+抗疲勞 | EP400低延伸輸送帶 | 伸長率＜0.5%，配自動糾偏裝置 |
| 露天礦場 | 耐候性+大傾角 | PVG整芯帶+波紋擋邊 | → 露天礦輸送帶解決方案：耐紫外線配方，配清掃器 |
| 高溫物料 | 耐高溫+抗變形 | T3級耐高溫帶（EPDM材質） | 持續工作溫度250℃，配耐熱鋼絲簾線 |
| 化工場景 | 耐酸堿+抗腐蝕 | 四氟乙烯復合帶 | 耐pH值1-14，配不銹鋼接頭 |
項目背景：
原輸送線：帶寬1200mm，EP200層級，覆蓋膠4.5mm
痛點：礦石粒度＞300mm導致灑料，帶速受限2.5m/s
升級方案：
帶寬升級：1400mm（匹配最大粒度400mm）
材質優化：工作面8mm陶瓷包膠+NN300層級
帶速提升：3.15m/s（配變頻軟啟動）
特殊配置：頭部清掃器+自動糾偏裝置
效益數據：
小時運量從800t/h提升至1200t/h
年吞吐量增加45萬噸（原設計150萬噸）
灑料率從3%降至0.8%
輸送帶壽命延長至原1.7倍
1. 露天礦輸送帶解決方案
挑戰：晝夜溫差大（-30℃~50℃），紫外線老化
方案：PVG整芯帶+納米炭黑抗UV層，配干霧抑塵系統
2. 井下輸送帶防爆標準
依據：AQ1043-2007《礦用阻燃抗靜電性輸送帶技術條件》
關鍵指標：滾筒摩擦火花試驗、表面電阻值、酒精噴燈燃燒試驗
通過科學維護可使輸送帶壽命延長30%-50%，直接降低噸公里運輸成本。
接頭監測：
熱硫化工藝：接頭強度＞本體85%，適用于EP/NN帆布帶
冷粘接工藝：效率提升50%，但壽命縮短30%（適合臨時搶修）
檢測頻率：每班檢查接頭是否起泡/脫膠，使用紅外測溫槍檢測異常溫升
跑偏調整：
托輥間距公式：L = (B/2) × sinθ（L=托輥間距，B=帶寬，θ=最大允許傾角）
實踐技巧：機頭10組托輥調偏角≤2°，逐步過渡至機身
覆蓋膠檢查：
磨損速率公式：W = K×(P/H)×V（W=磨損量，K=磨損系數，P=輸送壓力，H=覆蓋膠厚度，V=帶速）
預警值：工作面剩余厚度＜1.5mm時必須更換
輸入?yún)?shù)：
物料年輸送量（萬噸）
覆蓋膠初始厚度
帶速（m/s）
物料磨耗系數（實驗室測定）
計算公式：
剩余壽命 = (H? - H_min) / [K×(Q/365/24/3600)×V]
H?=初始厚度，H_min=安全厚度（通常1.5mm）
在線監測工具：
部署RFID傳感器，實時監測帶體應力分布，預警局部疲勞。
1. 輸送帶修補材料選擇
緊急修補：冷硫化膠（固化時間＜1h）
長期修補：熱硫化膠片（粘接強度＞8MPa）
特殊場景：陶瓷修補劑（耐磨損）+ 鋼絲網增強（抗撕裂）
2. 帶式輸送機節能改造
改造方案：
永磁直驅電機：節電率15%-30%
智能調速系統：根據料量自動調節帶速
托輥換型：高精度軸承托輥降低滾動阻力30%
合規認證是輸送帶進入特定市場的「通行證」，直接影響采購決策。
技術要求：
拉伸強度：帆布帶≥100N/mm，鋼絲帶≥200N/mm
伸長率：普通帶≤4%，耐熱帶≤3%
粘著強度：橡膠與帆布間剝離力≥75N/25mm
老化試驗：70℃×144h后性能保持率≥80%
煤礦安全規程要求：
井下用帶必須通過MA煤安認證
阻燃性能：酒精噴燈燃燒10s，離火自熄時間＜10s
抗靜電性：表面電阻值≤3×10?Ω
| 認證類型 | 核心指標 | 適用場景 |
|---|---|---|
| MA煤安認證 | 防爆+抗靜電雙認證 | 中國煤礦井下 |
| ISO 14890 | 火焰蔓延速率＜100mm/min | 全球阻燃要求 |
| 歐盟CE認證 | → 輸送帶歐盟CE認證流程：需通過EN 12882防火測試+EMC電磁兼容 | 歐洲市場準入 |
