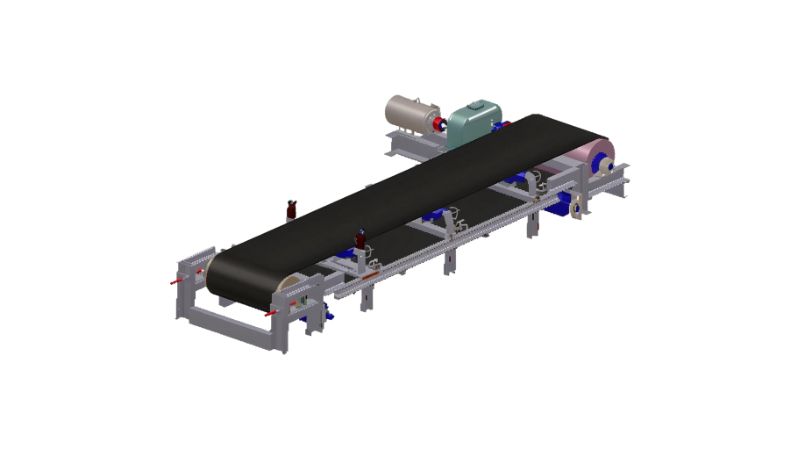

帶式輸送機是一種廣泛應用于各種物料輸送的設備，其減速器作為關鍵部件，對于設備的穩定運行和效率提升具有重要意義。減速器的結構與加工精度直接關系到其性能和使用壽命，因此，對其進行結構和加工精度的檢查至關重要。

一、帶式輸送機減速器結構分析

帶式輸送機的減速器主要功能是降低電動機的高轉速，以滿足驅動滾筒的低轉速需求。其內部結構復雜，主要由以下幾部分組成：

1. 輸入軸組件：

• 輸入軸是減速器接收電動機動力的部件，通過聯軸器與電動機的輸出軸連接。

• 輸入軸上通常安裝有軸承和齒輪，以支撐和傳遞動力。

2. 中間軸組件：

• 中間軸位于減速器的內部，負責將輸入軸的轉速進一步降低。

• 中間軸上同樣安裝有齒輪，通過齒輪間的嚙合，實現轉速的降低和扭矩的增加。

3. 輸出軸組件：

• 輸出軸是減速器將降低后的轉速傳遞給驅動滾筒的部件。

• 輸出軸上通常也安裝有軸承和齒輪，以確保動力的平穩傳遞。

4. 箱體與密封：

• 減速器箱體是保護內部機械傳動部分的關鍵部件，通常由鑄鐵或鑄鋼制成。

• 箱體上通常設置有通氣孔和放油孔，以便于散熱和更換潤滑油。

• 減速器的密封性能對于防止潤滑油泄漏和防止外部灰塵進入至關重要。

5. 軸承與潤滑：

• 軸承是減速器內部的重要部件，用于支撐軸和減少摩擦。

• 減速器通常采用滾動軸承或滑動軸承，具體取決于使用環境和負載要求。

• 潤滑是確保軸承正常運轉的關鍵，通常采用潤滑油或潤滑脂進行潤滑。

6. 齒輪與嚙合：

• 齒輪是減速器內部傳遞動力的主要部件。

• 齒輪的嚙合精度直接影響到減速器的傳動效率和噪音水平。

• 齒輪通常采用漸開線齒形，并通過熱處理提高其硬度和耐磨性。

二、帶式輸送機減速器加工精度檢查

減速器的加工精度直接關系到其性能和使用壽命。以下是對減速器各部件加工精度的詳細檢查：

1. 軸類零件的加工精度檢查：

• 輸入軸：檢查輸入軸的直線度、同軸度和表面粗糙度。確保輸入軸在安裝過程中不會產生過大的彎曲或扭曲，以保證齒輪的正確嚙合。

• 中間軸和輸出軸：同樣需要檢查其直線度、同軸度和表面粗糙度。此外，還需要檢查軸上齒輪的安裝位置和齒距誤差，以確保齒輪的正確嚙合和傳遞扭矩的穩定性。

2. 齒輪的加工精度檢查：

• 齒形精度：檢查齒輪的齒形是否符合設計要求，包括齒高、齒厚和齒距等。齒形精度直接影響齒輪的嚙合效果和傳動效率。

• 齒向精度：檢查齒輪的齒向是否平行于軸線，以及齒向的傾斜度是否在允許范圍內。齒向精度對于保證齒輪的平穩運轉和減少噪音至關重要。

• 齒面粗糙度：檢查齒輪齒面的粗糙度，確保齒面光滑無劃痕，以減少摩擦和磨損。

3. 箱體的加工精度檢查：

• 平面度：檢查箱體的上下平面是否平行且平整，以確保齒輪和軸承的正確安裝。

• 垂直度：檢查箱體的前后左右四個側面是否垂直，以保證減速器的整體穩定性。

• 孔距和孔徑：檢查箱體上各軸承孔和齒輪孔的位置和尺寸是否準確，以確保各部件的正確安裝和配合。

4. 軸承的加工精度檢查：

• 內外圈圓度：檢查軸承內外圈的圓度是否在規定范圍內，以確保軸承的平穩運轉。

• 游隙：檢查軸承的游隙是否在允許范圍內，以確保軸承在運轉過程中不會產生過大的摩擦和磨損。

• 表面粗糙度：檢查軸承內外圈和滾珠的表面粗糙度，確保表面光滑無劃痕。

5. 齒輪嚙合精度的檢查：

• 側隙：檢查齒輪在嚙合過程中的側隙是否在允許范圍內，以確保齒輪的正確嚙合和傳遞扭矩的穩定性。

• 接觸斑點：檢查齒輪在嚙合過程中的接觸斑點是否均勻，以確保齒輪的均勻磨損和延長使用壽命。

• 噪音：在減速器運轉過程中，檢查是否產生過大的噪音。噪音水平是衡量減速器性能的重要指標之一，過高的噪音通常意味著齒輪嚙合不良或軸承損壞。

三、帶式輸送機減速器維護注意事項

為了確保減速器的長期穩定運行，需要對其進行定期的維護和保養。以下是一些關鍵的維護注意事項：

1. 潤滑油的更換和補充：

• 定期檢查減速器的潤滑油是否清潔和充足。如果潤滑油變質或不足，應及時更換或補充。

• 更換潤滑油時，應確保新潤滑油的型號和性能與原潤滑油一致。

2. 軸承的檢查和更換：

• 定期檢查軸承的運轉情況，包括噪音、溫度和振動等。如果軸承出現異常，應及時進行檢查和更換。

• 更換軸承時，應確保新軸承的型號和性能與原軸承一致，并正確安裝和調整。

3. 齒輪的檢查和調整：

• 定期檢查齒輪的嚙合情況和磨損程度。如果齒輪出現磨損或嚙合不良，應及時進行調整或更換。

• 調整齒輪時，應確保齒輪的側隙和接觸斑點在允許范圍內。

4. 箱體的檢查和維修：

• 定期檢查箱體的密封性能和漏油情況。如果箱體出現漏油或密封不良，應及時進行檢查和維修。

• 維修箱體時，應確保箱體的平面度和垂直度符合要求，并正確安裝和調整各部件。

5. 減速器的清潔和保養：

• 定期對減速器進行清潔和保養，包括清除灰塵、油污和雜物等。

• 清潔時，應使用合適的清潔劑和工具，避免對減速器造成損壞。

四、總結

帶式輸送機的減速器作為關鍵部件，其結構和加工精度對于設備的穩定運行和效率提升具有重要意義。通過對減速器各部件結構和加工精度的詳細檢查，可以確保其性能和使用壽命。同時，定期的維護和保養也是確保減速器長期穩定運行的關鍵。通過本文的分析和討論，我們可以更好地理解和掌握帶式輸送機減速器的結構和加工精度檢查方法，為設備的維護和保養提供有力的支持。
